Green Striped Picabond Splice Connector je izolačný konektor určený na spájanie izolovaných pevných medených drôtov v telekomunikačných a medených komunikačných sieťach. Jeho vnútorná kontaktná štruktúra preniká izoláciou vodiča počas krimpovania a vytvára elektrický kontakt bez konvenčného odizolovania drôtu.
Špecifikácia
|
Položka |
Meno |
Obrázok |
Režim |
Model CA&CO |
Vhodné pre kábel |
Maximálny vonkajší priemer izolácie |
Materiály |
|
|
MM |
Palce |
|||||||
|
1 |
UY konektor |
|
|
CAC-BUTT-UY |
Pevný medený kábel: 0,7-0,4 mm (21-26AWG) |
1.52 |
0.060" |
PP plastové puzdro; bronzová pocínovaná čepeľ |
|
2 |
Konektor UY2 |
|
|
CAC-BUTT-UY2 |
Pevný medený kábel: 0,4-0,9 mm (19-26AWG) |
2.08 |
0.082" |
|
|
3 |
Konektor UR2 |
|
|
CAC-BUTT-UR2 |
Pevný medený kábel: 0,4-0,9 mm (19-26AWG) vzduchové jadro alebo 0,65-0,4 mm (22-26WAG) |
2.08 |
0.082" |
|
|
4 |
Konektor UB2A |
|
|
CAC-TAP-UB2A |
Plnený kábel s medeným vzduchom: 0,9-0,4 mm (19-26AWG) |
2.08 |
0.082" |
|
|
5 |
UR konektor |
|
|
CAC-BUTT-UR |
Vhodné pre pevný medený kábel: 0,9-0,4 mm (19-26AWG) vzduchové jadro alebo 0,65-0,4 mm (22-26WAG) |
1.67 |
0.066" |
Plastový kryt PC; bronzová pocínovaná čepeľ |
|
6 |
UG konektor |
|
|
CAC-TAP-UG |
Plnený kábel s medeným vzduchom: 0,9-0,4 mm (19-26AWG) |
1.67 |
0.066" |
|
|
7 |
Konektor U1R |
|
|
CAC-TAP-U1R |
Pevný medený kábel: 0,9-0,5 mm (19-24AWG) |
3.18 |
0.125" |
|
|
8 |
U1B konektor |
|
|
CAC-TAP-U1B |
Pevný medený kábel: 1,3-0,9 mm (16-19AWG) |
3.18 |
0.125" |
|
|
9 |

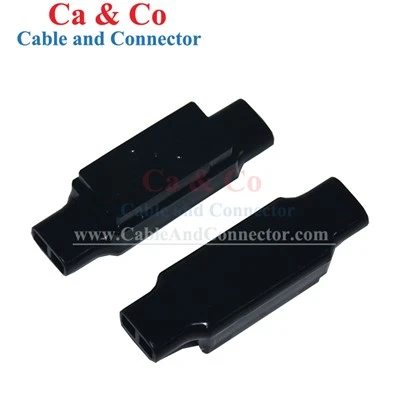

Konektor UDW2 |
|
|
CAC-TAP-UDW2 |
Pevný medený kábel: 0,9-1,3 mm (16-19AWG) |
4.4 |
0.17" |
PP plastové puzdro; bronzová pocínovaná čepeľ |
|
10 |
101 B Dvojvodičový inline konektor |
|
|
CAC-TWIC-101B |
Pevný medený kábel: 0,6-0,4 mm (22-26AWG), : 0,6-0,4 mm (22-26AWG) |
2.08 |
0.082" |
Plastový kryt PC; bronzová pocínovaná čepeľ; Plnené gélom |
|
11 |
101 E Dvojvodičový inline konektor |
|
|
CAC-TWIC-101E |
Pevný medený kábel: 0,6-0,4 mm (22-26AWG) |
2.08 |
0.082" |
|
|
12 |
Samo{0}}odizolovanie drôtu Konektor 557TG |
|
/ |
CAC-SSDC-557TG |
Pevný medený kábel: 0,6-1,3 mm (22-16AWG) |
3.0 |
0.12" |
PP plastové puzdro; bronzová pocínovaná čepeľ |
|
13 |
Samostatne odizolovaný 314{0}odizolovací konektor proti vlhkosti |
|
/ |
CAC-MPSS-314 |
Pevný medený kábel: 0,6-1,25 mm (22AWG-16AWG) |
3.08 |
0.12" |
plastové puzdro PA66; bronzová pocínovaná čepeľ |
|
14 |
Modrý pruhovaný spojkový konektor Picabond |
|
/ |
CAC-SPSC-BLUE |
Pevný medený kábel: 0,4-0,6 mm (26-22AWG) |
/ |
/ |
Bronz; PET izolácia |
|
15 |
Zelený pruhovaný spájací konektor Picabond |
|
/ |
CAC-SPSC-ZELENÁ |
Pevný medený kábel: 0,4-0,6 mm (26-22AWG) |
/ |
/ |
mosadz; PET izolácia |
Informácie o balení
|
Názov produktu |
Zelený pruhovaný spájací konektor Picabond |
|
|
Model CA&CO |
CAC-SPSC-ZELENÁ |
|
|
Rolka (jeden kartón v jednej rolke) |
Vnútorný box |
1000ks: 27*5*28CM |
|
Vonkajšia krabica |
10000ks: 57,5*28*26,5CM |
|
|
N.W |
9 kg |
|
|
G.W |
10 kg |
|
|
Hromadné (plastová škatuľa) |
Vnútorný box |
1000ks: 15*15*10,5CM |
|
Vonkajšia krabica |
10000ks: 77,5*31,8*12,5CM |
|
|
N.W |
11 kg |
|
|
G.W |
12 kg |
|
Návrh kontaktu s posunom izolácie
Kontakt cez izoláciu
Kontaktný prvok preniká izoláciou vodiča počas krimpovania a dosahuje medené jadro, čím sa eliminuje potreba odizolovať izoláciu pred ukončením.
Pocínovaný-mosadzný kontakt
Mosadzný kontakt používa pocínovaný-povrch na vytvorenie vodivého rozhrania s medeným vodičom a zároveň poskytuje chránený kontaktný povrch.
Uchytenie krimpovaného vodiča
Konektor je počas inštalácie mechanicky stlačený okolo umiestnených vodičov, čím sú vodiče zaistené, zatiaľ čo kontaktný prvok vytvára elektrické spojenie.
Kompatibilita s pevným medeným drôtom
Telecom medené vodiče
Určené pre pevné medené vodiče používané v telekomunikáciách a medených komunikačných rozvodoch.
Príprava spoja poľa
Konektor priamo prijíma izolované vodiče, čím sa redukujú prípravné kroky potrebné pred krimpovaním.
Údržba a výmena
Vhodné na opravu párov káblov, výmenu spojov a iné úlohy údržby zahŕňajúce existujúce medené vedenia.
Aplikácie
Inštalácia telekomunikačnej medenej siete
Používa sa na spájanie pevných medených vodičov počas inštalačných a spojovacích prác v tradičných telekomunikačných a medených komunikačných sieťach.
Oprava medených káblov
Vhodné na opravu existujúcich medených káblových spojov, kde je potrebné v teréne znovu pripojiť poškodené alebo upravené vodiče.
Údržba a výmena siete
Používajú ho telekomunikační dodávatelia a tímy údržby ako náhradný spojovací komponent na obsluhu existujúcej medenej infraštruktúry a udržiavanie zásob konektorov.
Prevádzkové podmienky
Izolačný kryt PET
Puzdro PET poskytuje elektrickú izoláciu okolo zostavy kontaktov a chráni kompletnú štruktúru konektora počas manipulácie a inštalácie.
-30 stupňov až +70 stupňov Prevádzka
Konektor je určený pre prevádzkové teploty od -30 stupňov do +70 stupňov a pokrýva široký rozsah podmienok vyskytujúcich sa pri inštalácii a údržbe telekomunikačných káblov.
Špecifikované aplikačné podmienky
Pre konzistentný výkon ukončenia by sa mal konektor vybrať a nainštalovať podľa špecifikovaného rozsahu vodičov, spôsobu krimpovania a prevádzkových podmienok.
OEM a vlastné balenie
|
Položka prispôsobenia |
Dostupné možnosti |
|
Spôsob balenia |
Rolka alebo hromadná plastová krabica |
|
Množstvo v balení |
Zákazník-uvedené množstvo pre vnútorné a vonkajšie balenie |
|
Označenie produktu |
Názov produktu, číslo modelu, špecifikácie alebo informácie špecifikované zákazníkom- |
|
Označenie kartónu |
Značky kartónu a informácie o dodaní-zadané zákazníkom |
|
Konfigurácia balenia |
Prispôsobené usporiadanie vnútornej-škatule a vonkajšieho{1}}kartónu |
|
Obalový materiál |
Štandardné alebo zákazníkom{0}}špecifikované obalové materiály |
|
Opakované objednávky |
Schválené špecifikácie balenia sa ponechajú pre ďalšie objednávky |
Kontrola kvality
Vstupná kontrola materiálu
Mosadzné kontaktné materiály a komponenty izolácie PET sú pred výrobou kontrolované z hľadiska rozmerov, stavu povrchu a zhody materiálu.
Kontrola kontaktu a pokovovania
U tvarovaných mosadzných kontaktov sa kontroluje geometria kontaktov a stav pocínovania-, vrátane špecifikovanej hrúbky pokovovania viac ako 2 μm.
Kontrola bývania a montáže
PET kryty sa kontrolujú na chyby výlisku, rozmery a zelenú identifikáciu. Pri montáži sa potom skontroluje správna poloha kontaktných prvkov.
Kontrola výkonu krimpovania
Výrobné vzorky sú zlisované špecifikovanými pevnými medenými vodičmi na overenie zapojenia kontaktov, vytvorenia konektora a uchytenia vodiča.
Záverečná kontrola
Hotové šarže sú pred odoslaním kontrolované na vzhľad, stav montáže, identifikáciu produktu, množstvo a balenie.
Informácie o obstarávaní
Ukážka pred hromadnou objednávkou
Pre kupujúcich môžu byť usporiadané vzorky na overenie konštrukcie konektora, kompatibility vodičov a inštalačného výkonu predtým, ako sa zaviažu k výrobnému množstvu.
Potvrdenie špecifikácie
Pred výrobou môžu kupujúci potvrdiť u dodávateľa model konektora, príslušný rozsah vodičov, spôsob balenia, množstvo balenia a požiadavky na označovanie.
Hromadné balenie
Štandardné hromadné balenie je dostupné v 1 000-kusových vnútorných škatuliach a 10 000 kusových vonkajších kartónoch, pričom sú k dispozícii možnosti balenia v rolkách a plastových škatuliach podľa zvolenej konfigurácie.
Dokumentácia objednávky
Špecifikácie produktu, podrobnosti o balení a príslušné technické dokumenty alebo dokumenty o zhode môžu byť potvrdené podľa požiadaviek objednávkového a cieľového trhu.
